Описание

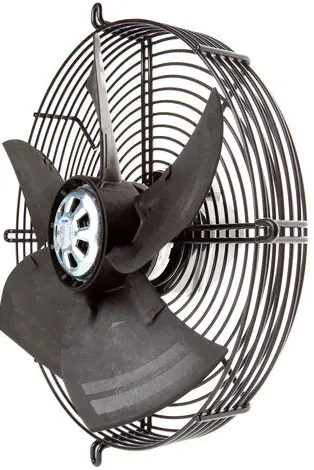

Модель Ebmpapst S4D315-AS10-30 - это вентилятор осевого типа, максимальная производительность этой модели составляет 2315 куб. м. в час. Вес данной модели - 3,2 кг. Степень защиты IP44.Описание вентилятора S4D315-AS10-30ТипS4D315-AS10-30МоторM4D068-CFФаза3~Номинальное напряжение400ПодключениеYЧастотаHz50Метод опред. данных мнСоответствует нормативам-Скорость вращенияmin-11330Входная мощностьW100Потребляемый токА0,25Макс. противодавлениеPa65Мин. темп. окр. среды°С-25Макс. темп.окр. среды°С65Пусковой ток А0,63Технические характеристикиВес3,2 kgРазмер двигателя315 mmТипоразмер двигателя68Покрытие ротораС лакокрасочным покрытием черного цветаМатериал лопастейНапрессованная, круглая листовая заготовка, с полимерным покрытием PPМатериал защитной решёткиСталь, с полимерным покрытием черного цвета (RAL 9005)Количество лопастей5Направление потока воздухаVНаправление вращенияЛевое, если смотреть на роторВид защитыIP44Класс изоляцииFКласс защиты от влаги H1Максимально допустимая темп.окружающей средыэлектродвигателя (трансп./хранение)+80 °CМинимально допустимая темп.окружающей средыэлектродвигателя (трансп./хранение)-40 °CПоложение при монтажеГоризонтальное расположение вала или ротор внизу; ротор вверху — по запросуОтверстия для отвода конденсатаСо стороны ротораРежим работыS1Опора двигателяШарикоподшипники Контактный ток по IEC 60990(измерительная схема рис. 4,TN-система)< 0,75 mAВывод кабеля подключенияОсев.Класс защиты двигателяI (если защитный провод подключен стороной заказчика)Соответствие продуктастандартамEN 60335-1, при поставке с завода двигатель не имеет защиты от перегреваДопускEACПроизводительностьГабаритные размерыСхема подключения S4D315-AS10-30
